舒爾茨導熱油小課堂之導熱油加熱系統秘籍揭秘
發布日期 :
2017/04/11
叱咤江湖數十載，風雨無阻功顯赫
安全高效用得好，加熱系統少不了
在此，且聽小舒與各路英雄豪杰共分享，導熱油加熱系統的一招一式。
? ? ? 導熱油加熱爐是系統中關鍵的設備，屬于特殊設備，由專業的制造廠家設計生產，但必須符合《鍋爐安全技術監察規程》和《有機熱載體爐》GB/T17410－2008標準。
? ? ? 導熱油加熱爐按照所用燃料和加熱源的不同，分為燃煤爐、燃油爐、燃?xì)鉅t和電加熱爐。設計單位應根據當?shù)厝剂蟻?lái)源、環保要求和經濟效益三者比較進行爐型選擇，燃?xì)鉅t和燃油爐較有利于環境，燃煤爐的經濟效益較好；還要考慮生產工藝對供熱的能量大小和工況計算選擇載體爐規格，加熱爐的主要選擇參數是額定供熱量和供熱溫度。

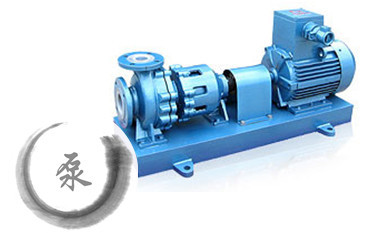

? ? ? 循環泵被稱為導熱油加熱系統的心臟，不斷地將導熱油送入加熱爐加熱，并提供閉路循環的動力。循環泵選擇的好壞，直接影響到整個系統的安全性和運行的經濟性。
? ? ? 對循環泵的基本要求是耐高溫和不泄漏，選用循環泵時要結合導熱油粘度和系統流量，合理選用循環泵。若揚程選用過高，將增加運行成本；若揚程選用偏低，將使系統循環油量減少，其供油溫差會加大，爐內熱油流速降低，可能影響生產用熱要求；造成導熱油在爐管內有分解碳化的危險。根據標準要求，循環泵應保證導熱油在爐內輻射受熱管束中流速大于2.5 m/s，在爐內對流受熱管束中流速大于2m/s。供熱系統至少應安裝兩臺循環泵，一用一備。

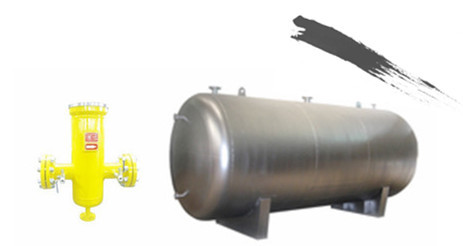

? ? ? 在循環泵的進口處應裝設可拆卸濾網的過濾器，其作用是用來過濾并清除導熱油循環系統的異物，如系統安裝焊接時產生的焊渣，在運行中產生的聚合物或殘?zhí)康取?/h3>
? ? ? 膨脹槽用于收容由于導熱油隨溫度變化而產生膨脹或縮小的體積，膨脹槽的調節容積應滿足導熱油在溫度變化下膨脹或縮小的體積。其結構是上部有排氣放空管，溢流管、液位報警器等，下部有膨脹管，在油氣分離器處，與供熱系統的主循環管通相接，在正常供熱時，膨脹槽不參與熱載體流功。
? ? ? 氣液分離器又叫油氣分離器，是用來將回油中的空氣、水蒸汽及其它氣體介質分離出來，從而保證導熱油在液相無氣水的狀態下穩定運行。被分離出來的氣體介質會進入膨脹槽，在膨脹槽的壓力達到一定的高度之后，氣體介質會經過膨脹槽頂部的安全閥排出。
? ? ? 儲油槽是用來貯存供熱系統中的導熱油，接收供熱系統溢流出的導熱油，和提供供熱系統需要補充的導熱油。根據儲油槽的使用功能，儲油槽的容積應不小于有機熱載體爐系統中導熱油總量的1. 2 倍，儲油槽要安裝在加熱系統的最低處，以便需要時排空系統中的導熱油。
